Hoy os voy a explicar paso a paso como montar la Duet WiFi en vuestra E-10.

La placa

La Duet WiFi es una placa de alta gama, fabricada en Reino Unido y cuyas principales características son:

• Procesador de 32 bits
• Drivers TMC 2660, con 256 micropasos para que el movimiento sea muy suave
• WiFi integrada
• Interfaz de usuario Web

¿Qué mejoras implica el usarla?

• Mejor gestión de los drivers de los motores, estos drivers gestionan la corriente a través de SW, por lo que se acabó el usar un potenciometro en el driver.
• Mucha suavidad en los movimientos.
• Silencio absoluto.
• Soporta hasta 18 A para la cama caliente, por lo que ya no es tan necesario el uso de un MOSFET o relé.

¿Cómo se instala?

Ahora voy a explicar en 3 grandes fases como instalar la Duet WiFi en tu impresora.

Fase 1: Configuraciones iniciales

Para esta fase simplemente te hacen falta la placa, un cable USB y un ordenador, todavía no vamos a conectar nada a la placa.

En esta fase se va a configurar el módulo WiFi de la placa:

• Baja los drivers de la placa de aquí , conecta la placa por USB al PC e instalalos si te los pide.
• Bajate el YAT de aquí para poder mandar GCODES a la placa
• Instala YAT con las opciones básicas
• A continuación en el administrador de dispositivos, comprueba que puerto COM es el del USB al que está conectada la placa y configura el YAT para que use ese puerto.

• Lo siguiente que debes hacer es mandar el GCODE M115 para ver que firmware está instalado en la SD que viene con la placa.

• Acto seguido comprueba el estado de la WiFi con el GCODE M552, si está en estado idle no hay que nada más, si no, hay que mandar el comando M552 S0

• Lo siguiente es configurar la placa para que se conecte a la WiFi de tu casa, ojo, es muy importante configurar la WiFi de 2,4 Ghz, puesto que la Duet WiFi no es compatible con redes de 5 Ghz. Esto se hace con el comando M587

• A continuación, conectar a la WiFi con el comando M552 S1

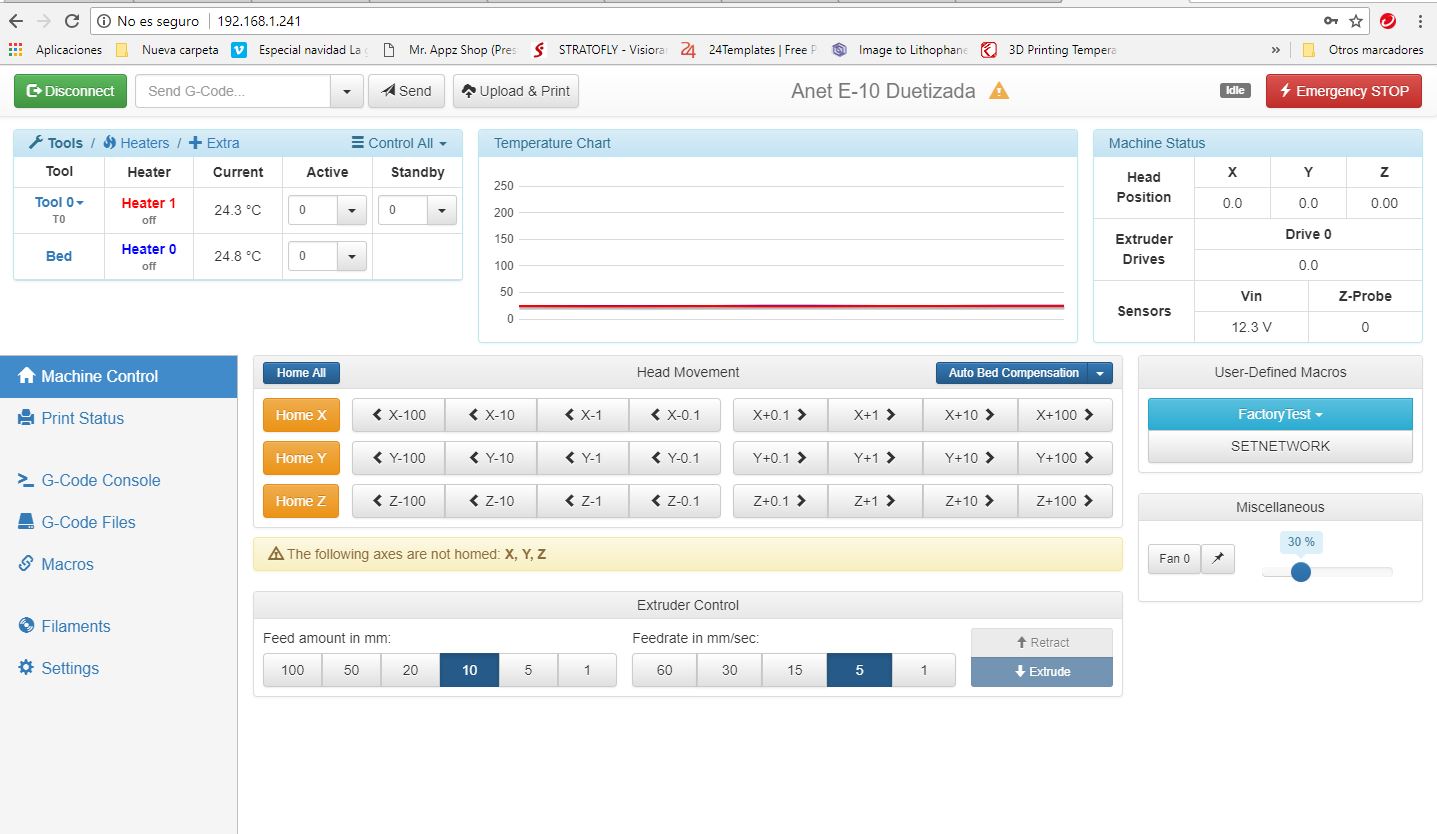

• Comprobar que ha ido todo bien entrando a través de un navegador al servidor Web de la Duet

Tras realizar estos pasos ya está preparada la tarjeta para conectarse a la WiFi de tu casa tranquilamente.

Fase 2: Crimpado y conexionado de cables

Los conectores que hay tanto en la placa Anet de serie, como en la GT2560 que tenía montada yo son del tipo JST, mientras que los conectores de esta placa son del tipo Molex. Por lo tanto, hay que crimpar los conectores de los motores (4 cables x 5 motores (X,Y,Z1, Z2 y extrusor)), los cables de los endstop (ejes X, Y y Z), los cables de los termistores (cama y hotend) los cables de los ventiladores (capa y hotend).

Los cables de los motores hay que crimparlos de la siguiente manera:

En cuanto a los cables de los endstop hay que ponerlos en los dos extremos, es decir es un conector de 3 pines, pues los cables van a los pines de los extremos dejando el pin del centro libre.

Por otra parte, los cables de los termistores van a conectores de dos pines, por lo que no hay pérdida

Por último, los cables de los ventiladores van con conectores de dos pines, por lo que si tenéis ventiladores con tres cables, sólo tenéis que crimpar los cables rojo y negro, dejando el amarillo suelto.

A continuación os pongo un esquema del cableado y como lo he conectado yo.

Fase 3: Configuración con el asistente

Para llevar a cabo la primera configuración, hay un asistente en la siguiente página.

A continuación os voy a poner unos pantallazos para que veáis mi configuración, os recuerdo que yo tengo el BondTech y el E3D original, por lo que si no tenéis esto, deberéis cambiar la configuración del motor del extrusor y del termistor del hotend.

• General

• Motors

• Endstops

• Heaters

• Compensation

• Network

• Finish
