    Piezas impresas para la Voron 2.1

    Hoy voy a hablaros de las piezas impresas para la voron 2.1.

    Lo primero deciros que son un montón de piezas las que tenéis que imprimir. A mí me ha llevado imprimir las piezas unas 200 horas y casi 2,5 kilos de filamento.

    ¿Qué material has utilizado?

    Para imprimir las piezas he usado un PLA con unas propiedades mejoradas, el Ingeo 870.

    Según el propio fabricante tras un tratamiento de horneado, que se puede hacer en el horno de casa, el material cristaliza y tiene unas propiedades similares al ABS.

    Yo no he realizado el tratamiento de horneado, pero espero que las piezas aguanten sin problema. Este material lo he usado en las mejoras de la Anet y tienen un comportamiento excelente. Continue reading

    Published by:
  • Anet E-10 Mejoras
    Read more

    Otra mejora la para la Anet E10 – Patas regulables

    Hoy os traigo un nuevo diseño que he realizado para ponerle unas patas regulables a nuestra Anet.

    ¿Por qué unas patas regulables?

    No sé si será vuestro caso, pero en el mío la impresora cojeaba bastante y hasta ahora la tenía que calzar con cualquier cosa que tenía a mando. Por eso he decidido diseñar una pieza para poder montar unas patas regulables.

    ¿Qué necesito?

    Esta mejora, es una mejora low cost, sólo necesitas lo siguiente:

    • El fichero STL, lo he colgado en Thingiverse
    • Un kit de silent block para aire acondicionado modelo SG-40, que cuesta unos 2,5 € en el Leroy Merlin
    • 4 tuercas M8, además de las 4 que vienen en el kit
    • 16 tornillos M4 de 10 mm de longitud, con cabeza cilíndrica.
    • 16 Tnuts M4 para perfiles de 20.

    Continue reading

    Published by:
  • Voron
    Read more

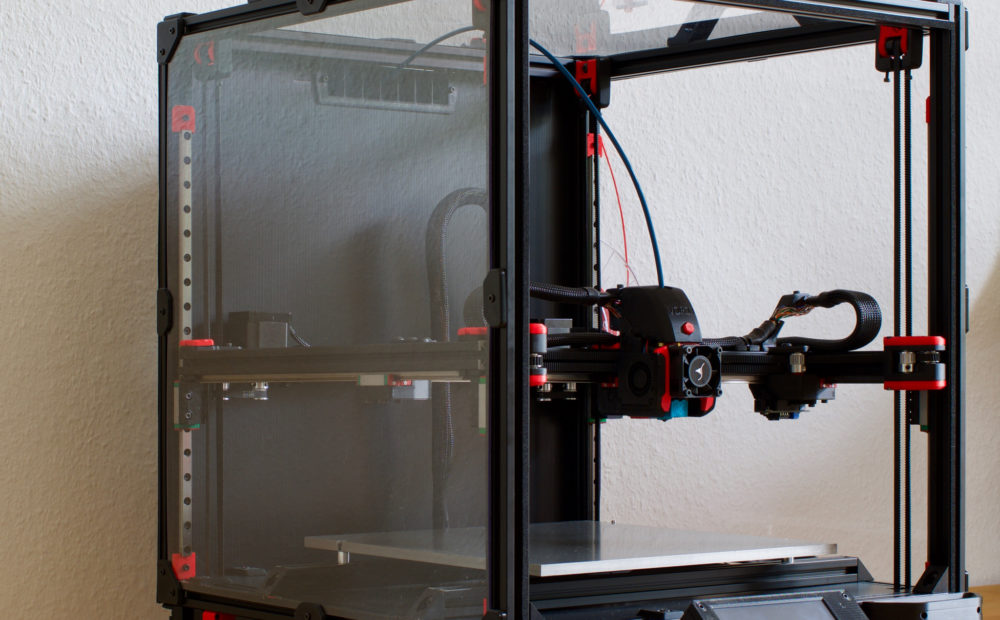

    Nueva impresora en construcción – Voron 2.1

    Antes de nada, desearos a todos una feliz Navidad. Hoy empiezo una serie de artículos sobre una nueva impresora que estoy construyendo, la Voron 2.1.

    Características de la Voron 2.1

    • Es una impresora Core XY con la cama fija, esto me gusta porque una de las cosas que menos me gustan de las cartesianas es el movimiento de la cama.
    • Los perfiles que usa son 2020, esto implica un menor coste de la perfilería.
    • Tiene 4 motores para el eje Z independientes, lo cuál asegura un ajuste muy preciso.
    • Es una impresora cerrada y con filtrado del aire interior, por lo cuál se puede usar ABS sin problemas.
    • Tiene unas dimensiones relativamente reducidas (un cubo de unos 50 cm) para una cama bastante grande de 350×350
    • Usa guías lineales y correas, por lo que se acabaron las varillas y los husillos.

    Continue reading

    Published by:
  • Nueva H Anet E-10 Mejoras
    Read more

    Cambios en el eje Y – Nueva H ,cama caliente de silicona y guías lineales

    Hoy os traigo varias mejoras para la Anet E-10,sobre todo he hecho cambios en el eje Y. Le he cambiado la H, que es el soporte que sobre el que descansa la cama caliente, he cambiado la cama caliente por una de silicona de 220 V y además he cambiado las varillas por guías lineales.

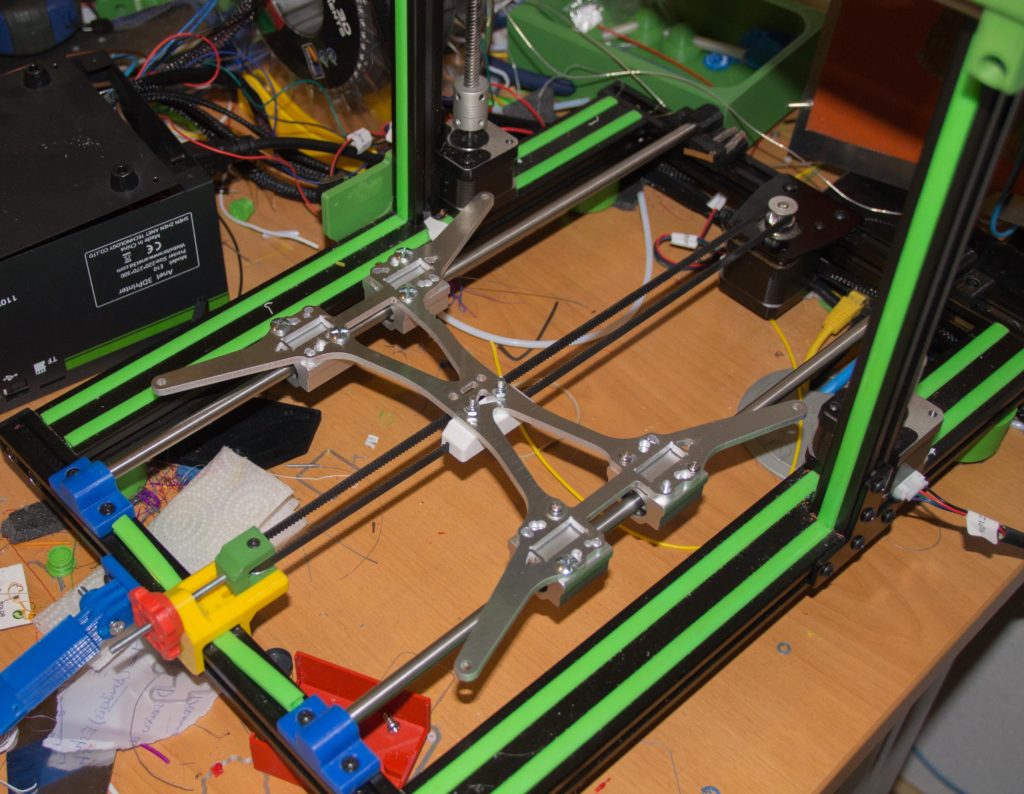

    Nueva H

    La H es una pieza fundamental en el eje Y de una impresora cartesiana, porque es la pieza que soporta la cama caliente.

    Ya es la segunda vez que cambio esa pieza, la de serie era de juguete y se doblaba con mirarla.

    La siguiente era muy robusta, pero muy pesada, casi 500 gramos de H, y el aumento de peso significa aumento de inercia y ghosting.

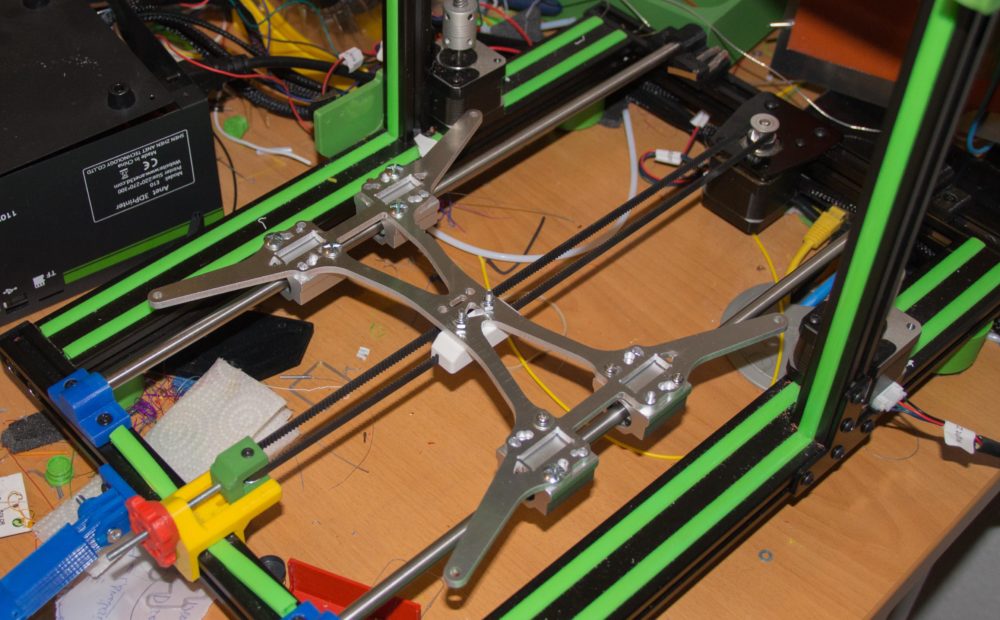

    Nueva H

    La nueva H pesa poco más de 100 gramos, lo cual es una reducción bastante grande. Continue reading

    Published by:
  • Anet E-10 Impresora 3D Mejoras
    Read more

    Duet WiFi para Anet E-10

    Hoy os voy a explicar paso a paso como montar la Duet WiFi en vuestra E-10.

    La placa

    La Duet WiFi es una placa de alta gama, fabricada en Reino Unido y cuyas principales características son:

    • Procesador de 32 bits
    • Drivers TMC 2660, con 256 micropasos para que el movimiento sea muy suave
    • WiFi integrada

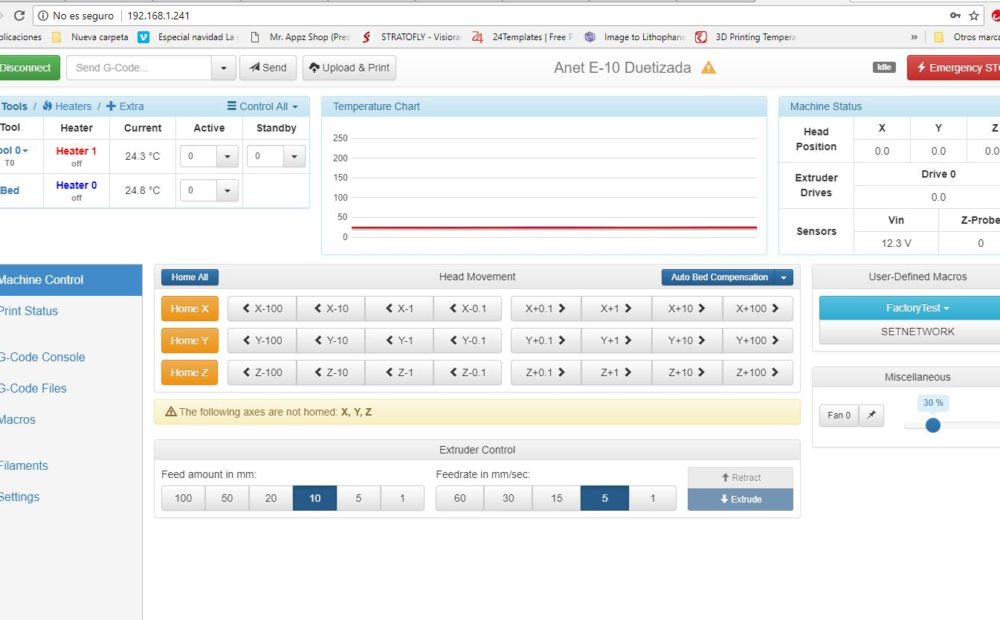

    • Interfaz de usuario Web

    ¿Qué mejoras implica el usarla?

    • Mejor gestión de los drivers de los motores, estos drivers gestionan la corriente a través de SW, por lo que se acabó el usar un potenciometro en el driver.
    • Mucha suavidad en los movimientos.
    • Silencio absoluto.
    • Soporta hasta 18 A para la cama caliente, por lo que ya no es tan necesario el uso de un MOSFET o relé.

    Continue reading
