Hoy os traigo una nueva mejora para la Anet E-10, el extrusor Bondtech BMG.
El extrusor lo compré en una compra conjunta organizada por SpainLabs en colaboración con 3dfilamento.es.
La compra
Esta era la primera vez que hacía un compra conjunta, y la verdad es que me ha gustado bastante.
El proceso fue muy sencillo, ya que simplemente había que apuntarse en el foro de la conjunta y posteriormente se mandó un cupón descuento a cada uno de los participantes.
La verdad es que Juan de 3dfilamento se ha portado genial durante todo el proceso.
El envío llegó un par de días antes de lo previsto, pero por tema del transportista la entrega no se realizó el día que correspondía.
El extrusor Bondtech BMG
El extrusor, es del tipo de rueda dentada, y tiene una relación de engranajes 3:1, por lo que casi nunca perderá pasos.

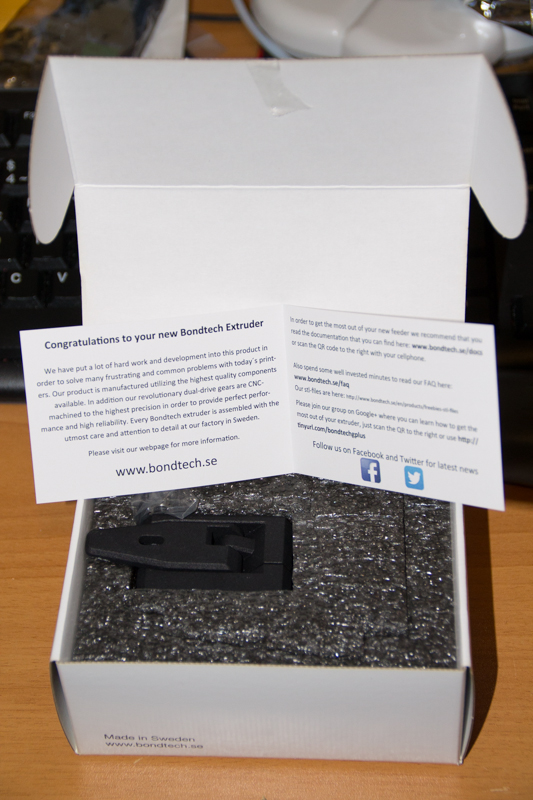

Aquí podéis ver una foto del packaging del extrusor, viene muy bien protegido:
Para usarlo como bowden, hay dos opciones:
- Comprar un accesorio con conector neumático para el tubo de teflón
- Imprimir una guía para el filamento disponible en la propia página de bondtech.
Yo opté por la segunda opción y funciona genial.
Montaje del extrusor

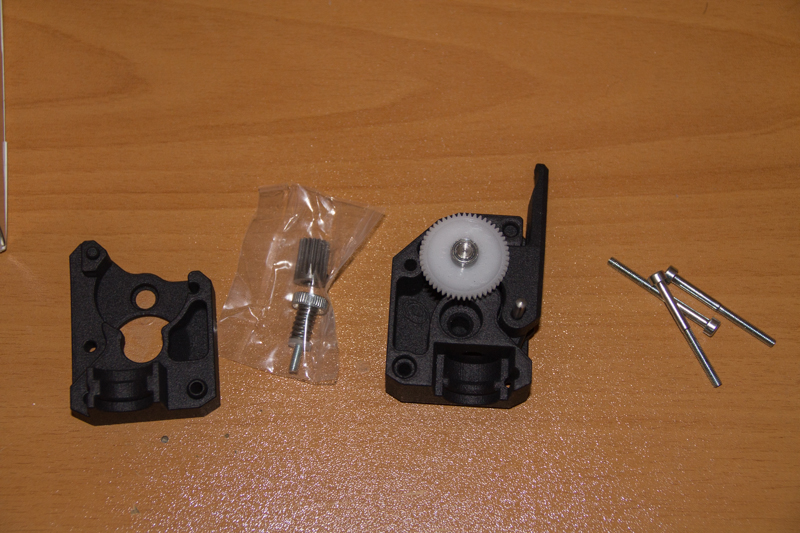

El montaje es muy sencillo, a continuación podéis ver una foto del extrusor completamente desmontado:
Los pasos a seguir son los siguientes:
- Desmontar el extrusor antiguo
- Quitar la rueda dentada antigua del eje del motor nema 17
- Montar la rueda dentada nueva en el eje de motor, con el prisionero hacia abajo, a ras para que no dañe la rueda dentada blanca. (Gracias Rubén Castro)
- Poner el motor en su soporte y montar el extrusor encima
- Apretar los tres tornillos largos
- Cerrar la ventana lateral y poner el tornillo con muelle
Como veis es muy sencillo y el resultado final es este.
Configuración en Marlin
Para usar el extrusor hay que cambiar dos parámetros en el archivo configuration.h:

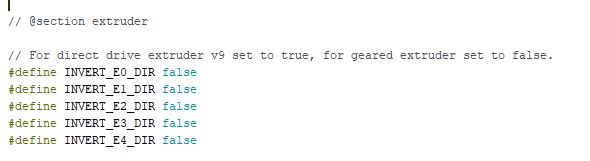

En la primera imagen podéis ver que el valor hay que ponerlo a falso para extrusores con rueda, por que si no, en vez de extruir retrae filamento.

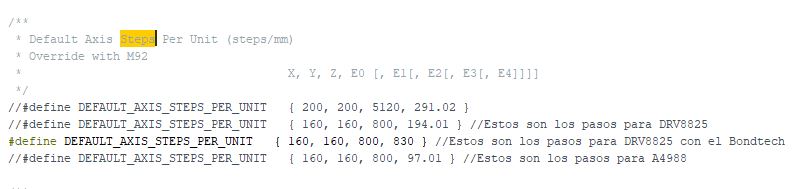

En la siguiente imagen se configuran los pasos para el extrusor, como podéis ver el valor adecuado en mi caso es 830 porque uso los DRV 8825, en caso de usar la placa de Anet o unos drivers con 1/16 pasos como los A4988, deberéis poner 415.
Uso del extrusor
La carga del filamento es muy sencilla, tanto, que me compliqué la vida de mala manera para meter el filamento por primera vez.
He probado a imprimir con PLA y con filamento flexible y la verdad es que es genial, todo va como la seda.
Hola, muy buen post! La pregunta es …? Compraste el bondtech izquierdo? Y si quiero el V6 es de 12v no? En el V6 tendría que poner algo?
Hola Liz,
Efectivamente para la E-10 es el izquierdo, y si quieres el v6 con la electrónica de serie es el de 12V. Para poner el v6 no necesitas poner ninguna pieza nueva,
excepto un soporte para el carro.
Hola!!
He intentado montar el BMG de Bondtech en una anet e10 (como tu) y la sensación es que el motor no puede con el. Tiene la placa anet de serie que monta los A4988, he probado con 415, que serian los suyos, pero le daba la orden de extruir 10cm y como mucho sacaba 1cm. Por probar lo puse en 830 y en 1245 (el doble y el triple) pensando que al volver a mandarle extruir 10cm sacaría 2cm con la configuración de 830, y 3cm con la de 1245, pero nada, no pasa de 1cm.
Si tienes los DRV8825 entiendo que has cambiado la electrónica. ¿Qué amperaje o voltaje le tienes configurado al driver del extrusor? ¿Sigues con el motor de serie de la E10? El fusor que montas es V6 ¿no? creo que también podría ser que el extrusor de serie no funda el PLA con la velocidad que espera el BMG.
Saludos
Hola Francisco,
Tenía un poco abandonado el blog, pero aquí estoy de nuevo.
Al tener los DRV8825 le puse que pasará por el driver 0,7V que al multiplicar serían unos 1,5A. Los motores de serie son de 1,7 A por lo que estás dentro de los márgenes de seguridad.
La placa base me falló en el driver del extrusor y cambié también el motor del extrusor, le puse uno de 84 N/cm y eso va que da gusto.
Un saludo
