Lo primero es que soy un enamorado del hotend E3D v6. Por ello, tras ver el que venía montado de serie en la Anet me decidí a diseñar mi primera pieza para imprimir en 3D.
¿Qué programa has usado?
Para diseñar esta pieza he usado Tinkercad, que es una herramienta de Autodesk muy sencilla de usar y que está en la nube, por lo que no hace falta instalar nada en el ordenador.
Como he dicho antes, esta herramienta no es muy complicada, y se basa en la idea de ir agrupando objetos sencillos para crear objetos más complejos.
¿Cuántas veces has tenido que rehacer el diseño?
Pues si os digo la verdad, unas cuántas veces. He tenido que rehacer el diseño al menos tres veces:
- La primera, porque no calculé bien la distancia de los agujeros para los tornillos que anclan las piezas al carro.
- La segunda para añadir un porta ventilador de 40 mm al conjunto.
- La tercera para cambiar la ubicación del porta ventilador, ya que chocaba con una mejora (el tensor de correa del eje X) que introduje en la impresora.
Además, tuve que hacer algunos ajustes con los agujeros para los tornillos hasta llegar al diseño definitivo.

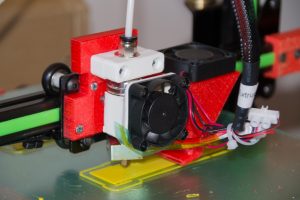

¿Qué tal funciona la pieza con el E3D?
La verdad que estoy muy contento con el funcionamiento. He ganado bastante en precisión de impresión y en cuanto a atascos de filamento. A continuación podéis ver un pequeño vídeo de la impresora en funcionamiento con la pieza montada.
¿Has publicado la pieza?
Si algo he aprendido con las impresoras 3D, es que debes compartir tus diseños con el mundo.
Así que por supuesto que he compartido la pieza. La podéis encontrar tanto en Thingiverse, como en MyMiniFactory.
Si la probáis, por favor, darme vuestra opinión para posibles mejoras.
Buenos días Mr.Appz,
Una pregunta, ¿qué voltaje de v6 has montado en la E10?. ¿12 ó 24?. Llevo dos días buscando qué voltaje de entrada soporta y no lo encuentro ni en la página oficial…
Muchas gracias y disculpa mi torpeza,
Pedro.
tengo un problema e cambiado la electronica poniendo una placa ovm20 anet y no consigo que me gaha el cubo de calibracion bie me lo hace eje z 20 eje y 25 y eje x 25. la respuesta seguro que es facilisima pero estoy bloqueada y no doy con la solucion mil gracias y su blog es buenisimo se aprende mucho
Hola Ángeles,
Lo que debes hacer es rectificar el número de pasos en el firmware, haciendo una regla de 3.
Vamos a poner que tienes 80 pasos en el eje X, el número de pasos que debes poner es (80 * 20) / 25. Y lo mismo en el eje Y.
Muchas gracias por leer el blog y feliz año nuevo!!!
